Procesamiento Inalámbrico & Sincronización RF

Controlador NEW-2.4G

Unidad lógica central encargada de orquestar la telemetría, administrar las frecuencias de detección y procesar de forma inteligente las señales enviadas por los dispositivos de rastreo zonales.

Ficha Técnica y Capacidad del Hardware

Descargar Información

NEW-2.4G

Controlador IoT que recibe, procesa y transmite la información capturada por los gateways.

Especificaciones Principales

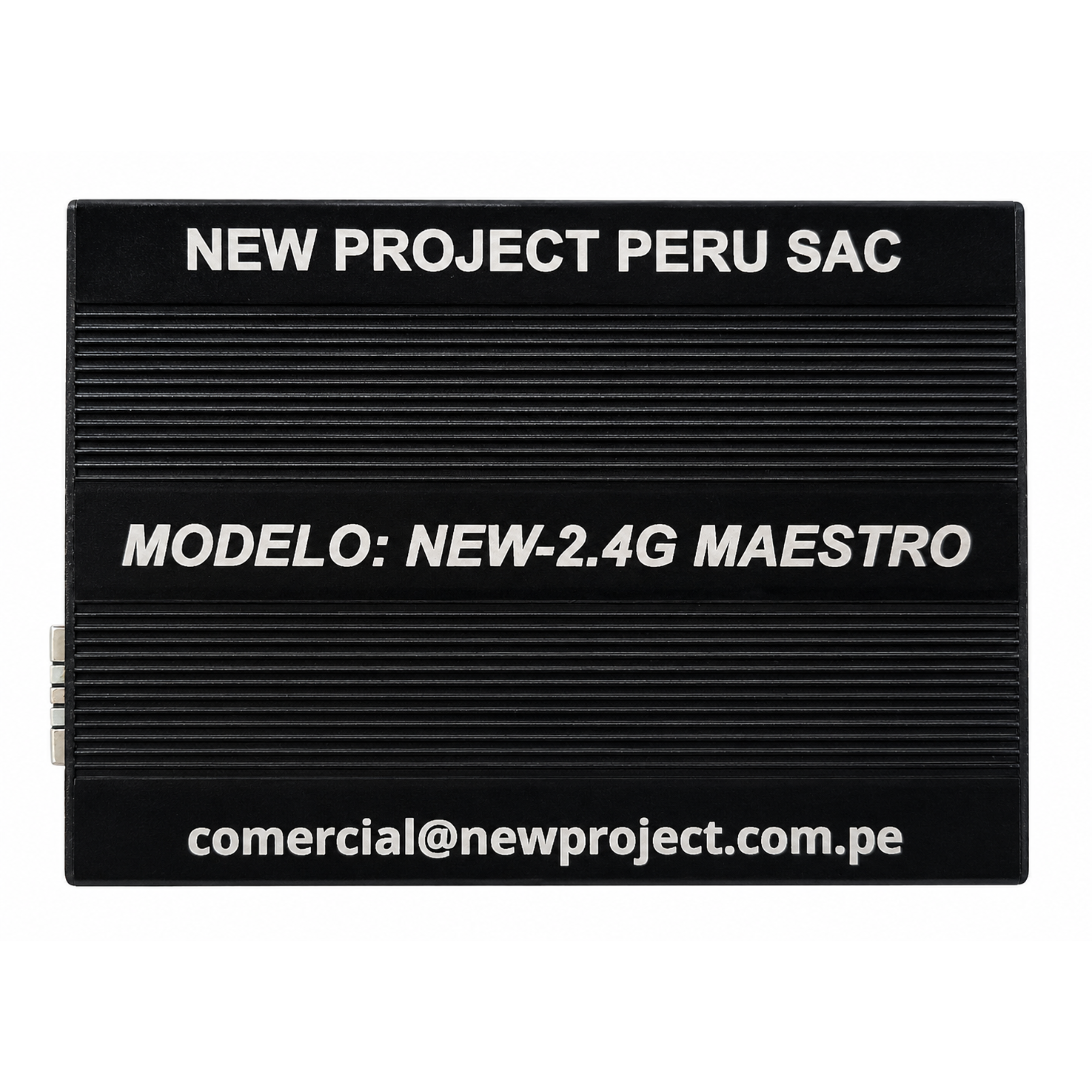

Modelo NEW-2.4G Maestro

Aplicación Control de acceso, trazabilidad de ingreso/salida y automatización de portales o áreas restringidas

Controlador ESP32-S3 con Ethernet integrado; arquitectura de un solo procesador para comunicaciones, lógica y respaldo local.

Alimentación 12 a 24 VDC

Consumo nominal 0.5 A.

Comunicación principal Ethernet RJ45. Configuración DHCP o IP estática.

Protocolos de datos MQTT sobre TCP; MQTT con TLS opcional; JSON; sincronización NTP

Interfaz industrial RS-485 con Modbus RTU para integración con PLC/SCADA.

Salidas de control 03 salidas digitales configurables: verde, ámbar y rojo

Entradas lógicas Eventos provenientes de gateways BLE industriales conectados por la red Ethernet

Procesamiento Validación por RSSI, múltiples lecturas, filtros de dispositivos, control de duplicados y correlación por zona

Almacenamiento temporal Búfer Store & Forward en PSRAM, con capacidad de hasta 50 000 registros según firmware y configuración

Reenvío seguro Micro-lotes, confirmación ACK, reintentos y liberación automática al restablecerse la comunicación.

Configuración y diagnóstico Interfaz web protegida, consola de servicio y comandos remotos por MQTT.

Gabinete Metálico de perfil extruido, acabado negro, para montaje protegido dentro del tablero o gabinete de control

Funciones principales

Recepción de datos de uno o varios Gateway One.
Identificación de dispositivos.
Filtrado de lecturas.
Eliminación de eventos duplicados.
Procesamiento por portal o zona.
Almacenamiento temporal.
Sincronización con el servidor.
Comunicación con la red de la mina.

Tecnología Store & Forward (Almacenamiento Seguro)

Garantiza la continuidad operativa en entornos críticos e interiores mina: Cuando la comunicación con el servidor se interrumpe, el controlador almacena temporalmente los eventos en su memoria interna protegida. Al restablecerse la conexión, la información pendiente se envía automáticamente, evitando vacíos de información o pérdidas en el rastreo del personal y activos.
